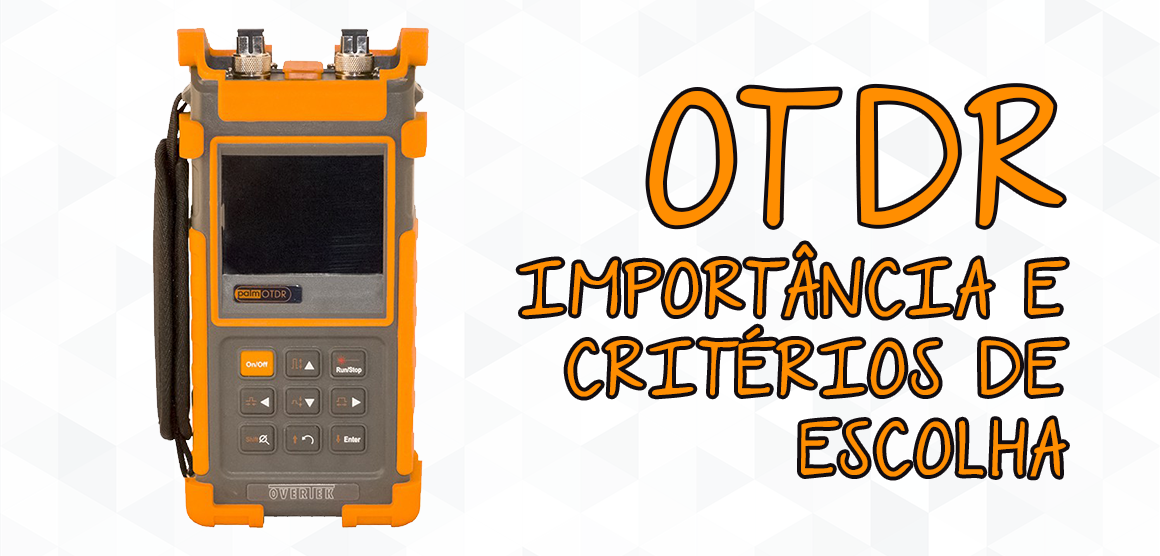

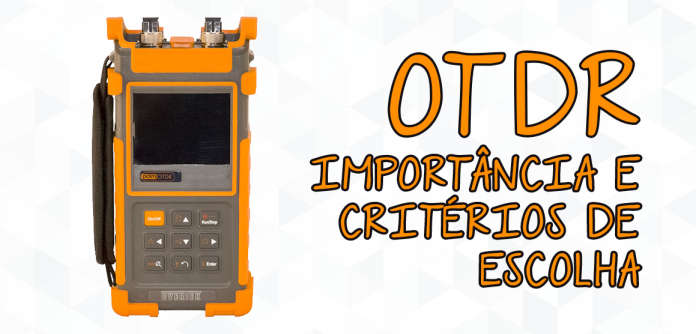

OTDR – Importância e Critérios de Escolha

Com frequência sou questionado sobre a importância de um OTDR.

Ao meu ver, o REFLÊCTOMETRO ÓPTICO NO DOMÍNIO DO TEMPO (acreditem, OTDR é a abreviação em inglês deste palavrão) é o equipamento mais importante na certificação e manutenção de redes FTTx.

Esta importância vem da possibilidade do OTDR medir vários parâmetros de um enlace óptico:

Diferente de um medidor de potência (POWER METER), estas medições são apresentadas graficamente pelo OTDR de forma que podemos avaliar a distância de cada evento apontado pelo equipamento, facilitando a identificação e localização de problemas na rede.

Com a grande oferta de modelos de OTDR que dispomos hoje no mercado, considero importante que sejam avaliadas as seguintes características antes de eleger qual modelo comprar:

• Range dinâmico de 36 dB ou mais, importante para medir fibras com “splitagem” 1×64 ou 1×128.
• Zona morta de atenuação e evento de 10 metros ou menos, para medir eventos próximos ao OTDR.
• Comprimentos de onda 1310/1550 e 1625 ou 1650 nm com porta filtrada, para medição de fibras ativas.
• Facilidade de uso, preferencialmente com menu em português.
• Suporte, manutenção e garantia no Brasil.
• Treinamento operacional.

Ronaldo Couto
Engenheiro Eletricista
Primori Tecnologia
