Introdução
A consolidação da fibra óptica como infraestrutura predominante de transmissão em redes corporativas, data centers e provedores de serviços transformou o rack de telecomunicações em um elemento estratégico do projeto. Ele deixou de ser apenas estrutura metálica de suporte para assumir papel técnico na organização, proteção, rastreabilidade e governança do backbone óptico.
Nesse contexto, a disciplina técnica de instalação da fibra óptica em rack passa a ser determinante para a integridade de todo o sistema de comunicação.
O rack como infraestrutura crítica
É importante salientar que a performance de um enlace óptico não depende exclusivamente da qualidade do cabo ou do equipamento eletrônico ativo. Ela é fortemente influenciada pela forma como a fibra é terminada, acomodada e gerenciada dentro de gabinetes e racks.
Em ambientes de missão crítica, a terminação ocorre em Distribuidores Internos Ópticos (DIO’s) montados em racks padrão 19”. A organização interna deve garantir quatro pilares fundamentais: respeito ao raio de curvatura da fibra, ausência de esforços mecânicos, acomodação de sobras técnicas e rastreabilidade, como mostrado na Figura 1.
A negligência nesses pontos gera atenuação por micro curvaturas e reflexões indesejadas que degradam o sinal progressivamente. Por exemplo, em fibras monomodo, comuns em ambientes de provedores (ISP), as perdas por curvatura podem ser mitigadas pelo uso de fibras com baixa sensibilidade à dobra, conforme a norma ITU-T G.657.

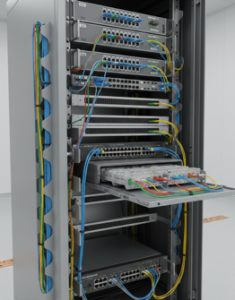

Figura 1 – Rack como infraestrutura crítica
Imagem gerada por IA
Planejamento, instalação e documentação
A rastreabilidade da infraestrutura óptica é elemento central da governança técnica. A ISO/IEC 14763-2, adotada como referência internacional para planejamento, instalação e operação de cabeamento, fundamenta a necessidade de documentação estruturada, identificação padronizada e manutenção orientada a registros técnicos.
No contexto brasileiro, a ABNT NBR 14565 estabelece os critérios para cabeamento estruturado em edifícios comerciais, incluindo backbone óptico, organização física e subsistemas de telecomunicações. Ela fornece a base arquitetural para distribuição de enlaces e padronização de interconexões em racks e armários técnicos.
Complementarmente, a ABNT NBR 14703 define requisitos construtivos e mecânicos para cabos ópticos, incluindo resistência à tração e limites de curvatura, parâmetros diretamente aplicáveis à acomodação dentro de racks.
Em ambientes prediais, o rack ou gabinete devem atender ainda aos requisitos de aterramento e equipotencialização previstos na ABNT NBR 5410, e, quando houver interligação com redes externas, às diretrizes da ABNT NBR 5419, relativas à proteção contra descargas atmosféricas.
A escolha do hardware interno também é determinante: terminações devem ser modulares e flexíveis para prever acréscimos futuros. Recomenda-se o uso de painéis de conexão (patch panels) com espaço adicional alocado para crescimento ordenado
A Figura 2 exemplifica a montagem de rack padrão 19” para telecomunicações.
Figura 2 – Montagem de rack padrão 19”
Imagem gerada por IA
Componentes ópticos e interfaces padronizadas
A interoperabilidade entre fabricantes e a manutenção do desempenho óptico dependem da padronização das interfaces. Normas da série IEC 61754 e IEC 61753 tratam das dimensões, interfaces e desempenho de conectores ópticos como LC e SC, amplamente utilizados em infraestruturas corporativas e ambientes de ISP (Figura 3). A adoção de componentes em conformidade com essas normas garante intercambialidade e estabilidade operacional, especialmente em cenários de alta densidade óptica.
Figura 3 – Conectores LC e SC
Infelizmente, a limpeza das faces dos conectores no interior dos racks é o fator de manutenção mais subestimado: superfícies sujas são as principais fontes de falhas em redes de alta velocidade. Procedimentos de limpeza com álcool isopropílico ou cassetes de limpeza devem ser rotina antes de qualquer conexão para evitar perdas por retorno (reflectância).
Aplicação corporativa versus ambiente de ISP
Embora os princípios técnicos sejam comuns, as demandas operacionais divergem. No ambiente de ISP, especialmente em infraestruturas FTTx, a densidade óptica é muito superior devido à concentração de OLT’s e splitters.
A tabela 1 a seguir estabelece um comparativo entre aplicações no ambiente corporativo e aplicações no ISP.
Tabela 1 – Comparativo entre aplicações no ambiente corporativo e aplicações no ISP
| Critério | Ambiente Corporativo / Data Center | Ambiente ISP / FTTH |
| Base Normativa Principal | ABNT NBR 14565 / ABNT ISO/IEC TS 22237-5 | ABNT NBR 16869-5 |
| Finalidade | Suporte a aplicações institucionais e processamento interno | Distribuição de acesso a múltiplos assinantes |
| Densidade Óptica | Moderada a alta (dependendo do porte do DC) | Alta a muito alta (OLT, splitters, agregação) |
| Topologia | Backbone estruturado hierárquico | PON, splitters ópticos, distribuição em árvore |
| Ensaios e Validação | Certificação de enlaces estruturados | Modelos de ensaio de canais ópticos PON |
| Impacto de Falha | Afeta operações internas | Pode impactar centenas ou milhares de usuários |
A ABNT NBR 16869-5, específica para redes ópticas passivas (PON), é particularmente relevante no contexto ISP, pois trata de topologias de distribuição, configurações e modelos de ensaio para canais e enlaces ópticos. Em racks de centrais FTTH, onde OLT’s e splitters se concentram, essa norma fornece referência técnica para validação e desempenho do sistema.
Impactos operacionais e indicadores de desempenho
Em ambientes de telecomunicações, onde a conectividade sustenta processos críticos, a forma como os cabos são acomodados e identificados deixa de ser uma questão estética e passa a ser fator determinante de desempenho operacional.
A organização da fibra óptica dentro do rack influencia diretamente indicadores como:
- Tempo médio de reparo (MTTR): A organização estruturada, com identificação clara e segregação adequada dos enlaces, reduz o tempo necessário para localizar circuitos, diagnosticar falhas e executar intervenções. A ausência de rastreabilidade ou o emaranhado de cabos aumenta o tempo de isolamento do problema e eleva o MTTR;
- Disponibilidade da rede: Infraestruturas organizadas minimizam desconexões acidentais, micro curvaturas e danos mecânicos. Isso reduz falhas intermitentes e interrupções não planejadas, elevando o índice de disponibilidade global do sistema;
- Facilidade de expansão: Racks com planejamento de capacidade, rotas definidas e espaço reservado permitem inclusão de novos enlaces sem retrabalho estrutural. A expansão ocorre de forma previsível, com menor impacto operacional;
- Redução de risco operacional: Segregação física adequada, documentação atualizada e padronização de conectores reduzem a probabilidade da desconexão indevida de circuitos durante manutenções. Isso diminui falhas humanas e riscos de indisponibilidade em ambientes críticos.

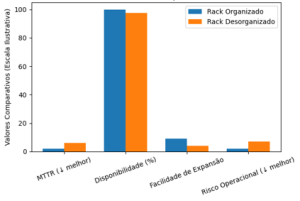

Na Figura 4, temos a comparação entre um cenário com rack organizado e com rack desorganizado, evidenciando redução do tempo médio de reparo, aumento da disponibilidade, maior facilidade de expansão e diminuição do risco operacional durante intervenções nos sistemas.
Figura 4 – Impacto da organização da fibra óptica no rack sobre indicadores operacionais
Em ambientes ISP, a criticidade é amplificada pelo número de usuários impactados por uma eventual falha. Já em ambientes corporativos, o risco concentra-se na continuidade de processos críticos e serviços digitais internos.
A maturidade técnica do projeto se revela na clareza da organização física, na aderência normativa e na qualidade da documentação.
Conclusão
O emprego de fibras ópticas em racks deve ser tratado como disciplina de engenharia integrada à governança da infraestrutura de telecomunicações. A correta acomodação dos enlaces, o uso de componentes padronizados, a documentação estruturada e a conformidade com as normas técnicas não representam apenas formalidades regulatórias, mas mecanismos concretos de garantia de desempenho e confiabilidade.
O rack, nesse contexto, deixa de ser elemento passivo e assume papel central na arquitetura de telecomunicações. Ele é o ponto de convergência física da rede e, simultaneamente, o reflexo da maturidade técnica do projeto.
Em um setor onde a conectividade é infraestrutura crítica, a organização da fibra óptica dentro do rack não é detalhe, é fundamento.
Até o próximo artigo!
José Maurício
