A evolução das redes ópticas de telecomunicações tem sido um fator decisivo para atender à crescente demanda por maior capacidade de transmissão de dados e velocidades mais altas, especialmente com o advento de tecnologias como 5G, Internet das Coisas (IoT) e a expansão contínua da Internet. As redes ópticas formam a espinha dorsal da infraestrutura global de comunicação, suportando o tráfego massivo de dados gerado por dispositivos conectados e aplicações emergentes que exigem latência ultrabaixa e alta confiabilidade.
Nesse contexto, o desempenho dos receptores ópticos desempenha um papel chave na garantia de uma comunicação eficiente e confiável. Dois parâmetros críticos que influenciam diretamente a eficácia dos receptores ópticos são a Margem de Desempenho (Performance Margin) e a Faixa Dinâmica do Receptor Óptico (Dynamic Range). Os cálculos destes dois parâmetros devem ser feitos para que se possa certificar que o enlace óptico atenderá às exigências de potência do transmissor e sensibilidade do receptor, mantendo a taxa de erros (BER) dentro de valores admissíveis.
Margem de Desempenho
A Margem de Desempenho refere-se à capacidade do sistema de manter a qualidade da transmissão de dados dentro de limites aceitáveis, mesmo na presença de variações e degradações nos sinais ópticos. Este conceito é fundamental para assegurar que as redes ópticas possam operar de maneira robusta, enfrentando problemas como a atenuação de sinal, dispersão cromática e ruídos diversos que ocorrem ao longo das fibras ópticas.
A Margem de Desempenho está diretamente relacionada ao balanço de potência óptica, pois uma margem adequada garante que o sistema possa compensar as perdas e variações na potência do sinal. Assim, para o cálculo da margem de desempenho do sistema óptico, deve ser feito o balanço entre as perdas admitidas no sistema e a atenuação do segmento. No cálculo da margem de desempenho, a atenuação do segmento inclui todas as perdas dos componentes passivos da rede. Esses componentes passivos compreendem:
- Cabo de fibra óptica: A fibra óptica possui perdas intrínsecas de atenuação que variam com o comprimento e a qualidade do cabo. Essas perdas são medidas em decibéis por quilômetro (dB/km);
- Conectores: Cada conector ao longo do caminho óptico introduz perdas adicionais devido à imperfeição na conexão das fibras. As perdas típicas de conectores são geralmente especificadas pelos fabricantes e podem variar, mas são frequentemente em torno de 0,1 a 0,5 dB por conexão;
- Emendas: As emendas de fibra, sejam elas por fusão ou mecânicas, também adicionam perdas ao sistema. A perda típica de uma emenda por fusão é geralmente baixa, na faixa de 0,01 a 0,1 dB, enquanto as emendas mecânicas podem ter perdas um pouco maiores;
- Divisores Ópticos: Esses componentes, usados para dividir o sinal óptico em múltiplos caminhos, introduzem perdas significativas. A perda de inserção de um divisor óptico depende do número de saídas, com perdas típicas variando de 3 dB (para um divisor 1×2) até 20 dB ou mais (para divisores com maior número de saídas).
Além disso, a Margem de Desempenho deve considerar as variações ambientais e operacionais que podem afetar a atenuação, como a temperatura, curvatura dos cabos e envelhecimento dos componentes.
Assim, a Margem de Desempenho é calculada garantindo que a potência recebida pelo receptor esteja sempre acima do limiar mínimo necessário para uma operação adequada, mesmo após contabilizar todas essas perdas e variações. A equação básica para o cálculo da Margem de Desempenho (M) pode ser expressa como:
M=Ptx−Prx_min−Ltotal
onde:
- Ptx = Potência de saída do transmissor.
- Prx_min = Potência mínima requerida pelo receptor para operar corretamente.
- Ltotal = Soma de todas as perdas no sistema, incluindo perdas de cabo, conectores, emendas e divisores ópticos.
Se o resultado do cálculo for maior do que zero, ou seja, as perdas que os equipamentos suportam for superior à atenuação máxima da componente passiva do enlace, o sistema irá operar com qualidade. Isso indica que o sistema irá transmitir com uma determinada potência e que o receptor irá interpretá-lo corretamente, mantendo a transmissão dentro de uma taxa de erros (Bit Error Rate – BER) satisfatória. Para sistemas ópticos esse valor normalmente é da ordem de 10-10, ou seja, um bit recebido com erro para cada 10 bilhões de bits transmitidos.
Faixa Dinâmica do Receptor
Todo sistema de recepção é projetado levando-se em conta que existe uma atenuação ao longo do meio de transmissão, caso contrário poderia ocorrer perda de sinal ou saturação no receptor, prejudicando o desempenho de todo sistema. Esse parâmetro, medido em dB, é chamado de faixa dinâmica do receptor. Portanto, essa faixa dinâmica descreve a amplitude de potência óptica que o receptor pode processar eficazmente sem distorções significativas. Uma ampla faixa dinâmica é essencial para acomodar as flutuações de sinal que podem ocorrer devido a diversos fatores, como mudanças na potência do transmissor ou atenuação variável ao longo da rede.
É importante conhecer o valor da faixa dinâmica do receptor para poder efetuar o cálculo da perda requerida no enlace. Caso o desempenho esteja abaixo do necessário para operação, ainda haverá tempo para que sejam feitas correções no projeto com o objetivo de alterar os valores da atenuação no sistema como um todo, tanto sobre itens passivos (com a troca de conectores, emendas, encaminhamento dos cabos entre outros), bem como sobre itens ativos (troca dos equipamentos).

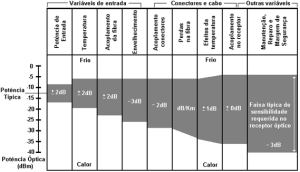

A Figura 1, apresenta valores típicos para a faixa dinâmica requerida pelo receptor em função de algumas variáveis que podem ocorrer na rede óptica.
Figura 1 – Faixa dinâmica típica requerida no receptor
O ganho do sistema é obtido pela diferença entre a potência média na saída do transmissor e a sensibilidade do receptor (ambos informados pelo fabricante).
Já a faixa dinâmica é obtida pela diferença entre a sensibilidade do receptor e a máxima potência óptica suportada pelo receptor.
- Balanço de potência do enlace – subtrair a potência média injetada pelo transmissor (em dBm) do valor da sensibilidade do receptor; o resultado representa o valor da perda máxima permitida (em dB) entre o transmissor e o receptor para a taxa de erros de bit especificada para o receptor;
- Restrições de potência – incluem a margem de operação, a margem de perdas no receptor e a margem de segurança para eventuais degradações de desempenho e reparos da rede. A margem para reparos deve ser considerada principalmente quando o cabo óptico estiver instalado em locais sujeitos a rompimentos ou outros danos acidentais. Deve-se considerar uma margem suficiente para acomodar pelo menos dois pontos de emenda adicionais;
- Orçamento das perdas no enlace – subtrair o valor calculado para o balanço de potência do enlace das restrições de potência;
- Margem de potência – deve-se subtrair o valor calculado para o orçamento das perdas no enlace do valor calculado para a atenuação passiva total;
- Faixa dinâmica do enlace – corresponde ao valor do balanço de potência do enlace subtraído do orçamento de potência.
A margem de segurança representa o valor a ser introduzido considerando a degradação do desempenho dos componentes que compõe o sistema e alterações que possam ocorrer na topologia da rede. Para a adoção de um valor para a margem de segurança considerar:
- As variações na eficiência do transmissor, em virtude do seu envelhecimento;
- Variações nos parâmetros do fotodetector;
- Emendas adicionais motivadas por rompimentos nas fibras ou por modificações na topologia da rede;
- Desalinhamento e desgastes dos conectores;
- Variações dos valores dos demais componentes comerciais;
- Efeito da temperatura ambiente sobre os cabos ópticos.
A adoção de um valor muito alto para a margem de segurança pode implicar na utilização de componentes mais robustos e caros, um possível aumento no número de regeneradores e / ou amplificadores no enlace e, ao contrário, um valor muito pequeno de margem de segurança pode não satisfazer as necessidades no caso de intervenções corretivas ou de mudanças da topologia na rede.

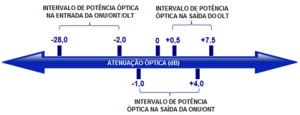

Considerando as redes PON, o valor da faixa dinâmica do enlace representa o nível de sinal esperado no receptor (ONT/ONU) mais distante do OLT a fim de manter a BER especificada para o sistema. A Figura 2, apresenta os intervalos de potência óptica típicos para a maioria das ONU/ONT encontradas no mercado. A mesma figura também apresenta o intervalo de potência de saída típica para uma porta de OLT comercial.
Figura 2 – Intervalos de potência óptica típicos para ONU-ONT-OLT
Com o aumento constante das demandas por largura de banda e a evolução contínua das tecnologias de comunicação óptica, entender e aprimorar a Margem de Desempenho e a Faixa Dinâmica dos Receptores Ópticos torna-se imperativo para engenheiros e pesquisadores envolvidos no desenvolvimento de redes ópticas avançadas.
Até o próximo artigo!
José Maurício S. Pinheiro
Ratio Consultoria
